iMac G4 Flat Panel エコ再利用化計画（４）

iMac G4 Flat Panel エコ再利用化計画の４回目です。

なかなか時間がなくて…
現在進行中でまだ完成しない(-。－;)

　冷陰極管っすね。
　こいつをテープLEDに変換♪















　約５ミリっすかね！？

　ん？？？


　おいらの持ってるテープLEDは太くないかい？？











　おいおいおい。
　８ミリもあるやん。


　つぅ～ことで…












　強引に両サイドをカットしてしまいました。

　５ミリまでカットしたかったんですが、６ミリが限界みたいです。

　ま、ギリギリ収まりそうなんで良しとしときましょう(^^)

　

　５ミリとか４ミリとかのテープLEDもあるんですが、おいらには買うマネーがありません。
　
　
　ちなみにLEDの間隔は１㎝っす。




　配線くっ付けてこんな感じ。
















　光らしてみた！！！！

　直視は出来ません！な感じ(゜O゜;














　で、組み付け。

　５ミリ以下のテープLEDなら液晶の枠もバラさず交換出来そうなんですが、おいらは無理やり６ミリのやつをぶち込むんで枠も外しました。

　面倒でした。











　光らすとこんな感じ。




　ん～～～。。。。。

　何だか青白い！？



　どう？





とりあえずバックライトのみで色がないと何とも…

綺麗に光ってるんで、それは良し(^^)v



あぁ～～～～早く色付けたい！

車の室内灯のDIY

Flat Panelの方を早くやりたかったのですが。。。。

マイ車の室内灯が☆になりかけて都合悪いので急遽作業っす。

　これ。

　元々の純正ではなく、解体車様から譲り頂いた蛍光灯タイプの室内灯です。
　（ワンボックス車の後部座席用でした。）

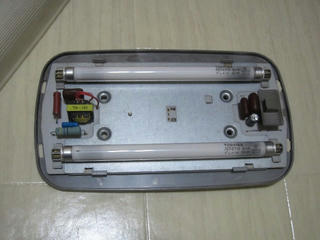

　カバーを取ってみました。

　蛍光灯の両端が黒くなってます。

　寿命ですかね？












ま、このまま蛍光灯だけ交換したら簡単で良いのかもですが。
それじゃあぁ～普通なんで、『LED仕様の超～～明るい室内灯』にしたいと思います。
もちろん安くなるべく簡単に(^^)v

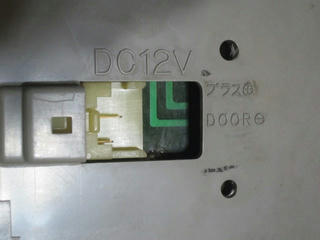

　まずは室内灯の仕組ですね。
　
　＋の１２V
　－のドアアース
　－のボディーアース
　これだけです。

　＋からボディーアースに電気が流れると常時点灯。
　＋からドアアースに電気が流れるとドアが開いた時だけ点灯。

　簡単な仕組です。






さてさて。
作業作業。。。

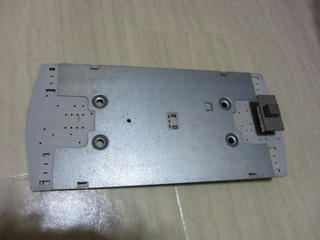

　まずは基板に乗っかってる電子部品達を全部取ってしまいました。
　（スイッチ以外です。）

　一応、半田ごては持っちょります(^^ゞ　

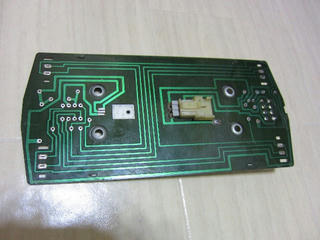

　これ裏側。
















ここで切って使えるテープLEDってすばらしい物を使います。

　真剣に作りすぎてて途中の画像取り忘れた(・・;)

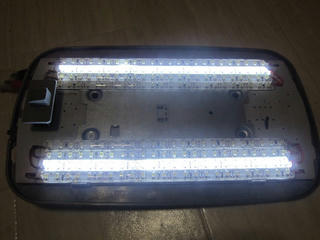

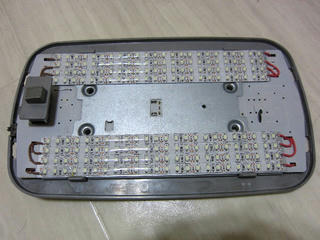

　８本のテープLEDを切ってつなげました。

　半田ごてを使った事があれば簡単に出来るかな？
　（おいらは少々苦戦した。。。）

　裏の基板パターンを流用して上手くつなげれたと自分では思うかな…
　（自己満足ですが。）








で、問題発生したんで。

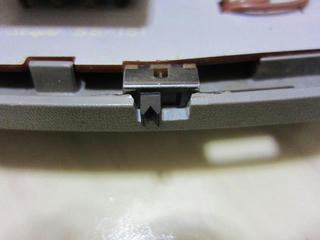

　こんな風にスイッチをひとつ付けました。

　なぜかと？

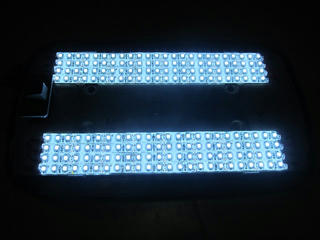

　それは明るすぎました(￣□￣;)
　明るいのは良いかもですが、車のドアが開く度に超～～明るいのは考え物っす。
　スイッチで上下１列だけ光るようにしてみました。

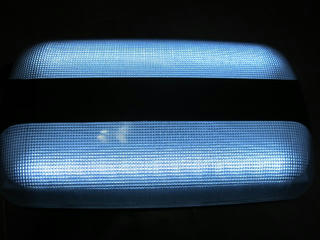

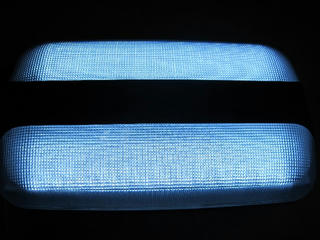

全部点灯と１列点灯はこんな感じ。

　

つぅ～事で、『LED仕様の超～～明るい室内灯』の完成ですね(^^)



iMac G4 Flat Panel エコ再利用化計画（３）

iMac G4 Flat Panel エコ再利用化計画の３回目です。

　バラバラですね(・・;)

　配線が結構短くて外す時に切れるかとビビリました。

　　
　１回目、２回目で書き忘れましたが、
　このFlat Panelを分解する時は、
　トルクス（TORX)の工具要ります。









　ちなみにパネルはこれ。

　LG　PHILIPSのLM171W02ってやつでした。














さてさて……っと。
なんでバックライトが光らない？？？
正直、知識も技術もないし分かりません。。。

で、勝手に判断。
この液晶ディスプレイには上下で２本の冷陰極管が付いちょります。
両方とも光らないのはなんで？
って思ってみて。
だって、家庭の蛍光灯が終了するのって１本づつでないかい？
って思ってみたりして。

　つぅ～事、でコイツが犯人と思い込み(。・_・。)

　インバータですね。


　間違ってたらごめんなさい。。。











どうすっかなぁ～っと。
中古もないしなぁ～っと。
もし買って点灯しなかったら無駄な出費だしなぁ～っと。
『安く！』ってのがあるしなぁ～っと。

そして、考えがひらめいた！！
LED化！！！
けど、冷陰極管サイズのLEDを作るの無理っぽい。
（正直、技術ないんですよね。）
って事で諦め………ません(￣－￣)

そしてそして、またひらめいた！！
持ってる車用のテープLEDってのがあるぞ(◎-◎)

ってね。

車用のテープLEDって細いし、カット出来るし、１２V用ってなってるし。
バッチリじゃないっすか！？

iMac G4 Flat Panel エコ再利用化計画（２）

iMac G4 Flat Panel エコ再利用化計画の２回目です。

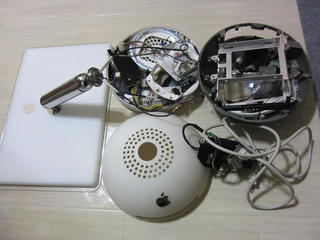

　　ちなみにバラバラにしたのがこれ。

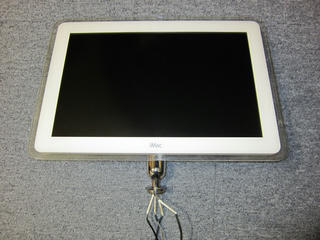

で、ディスプレイを使いたいので…
色々調べた結果、
青－１２V
黒－GND
赤－５V
緑－３．３V
紫－？
オレンジ－？
を直接ディスプレイの配線につないでみてと、
ディスプレイに電源豆乳～♪

　……。
　………。
　無反応でした。。。

　つなぎ方間違ってるん？？
　間違ってないと思うんだけどなぁ(^^;
　ジャンクなんで壊れてる？








う～～ん。
簡単には行かないっすね。
ディスプレイもバラバラにしますか。。。



いやぁ～。。。（iMac G4 Flat Panel）そして,そーめん

本日？もう日付がかわってる？

が、

飲みに出てしもたぁーーー


よっ、、、、
ぱらっ、、、、、
たな…

面白くないな(^^;



で、

昔々にオークションでゲットしたiMac G4 Flat Panel（17インチ）を解体してみた。
理由は『食卓にオシャレなディスプレイ欲しい！けど安く！』ってで。
ジャンクでゲットしたもんで全く起動せずってやつやね。
元々は保有するwifeの15インチiMac G4 Flat Panelを17インチにしようと購入したが…
じぇんじぇん中身が違ってて無理で放置プレイされて…
そんなブツやね。

ホントにバランバランにしてしもた(ToT)
後戻り出来ん。。。
何とかディスプレイを再利用出来るんか？

これって一応エコやね♪



酔っ払いのやつにしては頑張った！！！



あ、
そーめん食べながらね(^^)
